    Unitech Clima / Наші проекти / Кабінет МРТ Лікувально-діагностичні центри
Кабінет МРТ Лікувально-діагностичні центри
Показано 5 проектів
МРТ - Центр
  • Тип об'кта:МРТ - кабінет м. Київ. Клініка.
  • Площа:100м2
  • Введення в експлуатацію:Березень 2018г.
  • Особливості проекту:Облаштування нового МРТ - центру в лікарні міського призначення.
Технічне завдання:

Підбір енергоефективного обладнання для цілорічного кондиціонування повітря в режимі холод до -30оС (зовн. темп.) в технічному приміщенні. Теплове навантаження 8,3 кВт.
Підбір енергоефективного обладнання для цілорічного кондиціонування повітря в режимі холод / тепло до -20оС (зовн. темп.) в процедурній кімнаті. Теплове навантаження 5,2 кВт, холодильне навантаження 1,2 кВт.
Підбір енергоефективного обладнання для цілорічного кондиціонування повітря в режимі холод / тепло до -15оС (зовн. темп.) в пультової кімнати. Теплове навантаження 2,6 кВт, холодильне навантаження 1,4 кВт.
Встановлення чилеру зовнішнього виконання 45,0 кВт, монтаж гідромодуля внутрішнього виконання 45,0 кВт, підключення мідних холодомагістралей d-54мм із застосуванням твердого припою. Наповнення системи етиленгліколь, концентрації 37%.
Підключення вентиляційної системи.
Пуско-налагоджувальні роботи.

Реалізація проекту:

Проектування комфортної системи повітрообміну і кондиціонування основного приміщення процедурної зони.
Монтаж спліт – систем додаткових приміщень.
Підключення існуючої приточно – витяжної системи, за допомогою антимагнітних матеріалів до вентиляційних точок підключення кабіни МРТ (клітки Фарадея).

Обладнання, що використовується:

Чиллер МРТ: TM KKT Chillers серія ECO 60KW – Німеччина.
Кондиціонер сплит – система настінного типу 36000BTU TM Daikin – Японія.
Кондиціонер сплит – система канального типу 18000BTU TM Daikin – Японія.
Кондиціонер сплит – система настінного типу 9000BTU TM Daikin – Японія.

МРТ - Центр
  • Тип об'кта:МРТ - кабинет м. Харків. Клініка.
  • Площа:120м2
  • Введення в експлуатацію:Червень 2019г.
  • Особливості проекту:Облаштування нового МРТ - центру в лікарні міського призначення.
Технічне завдання:

Підбір енергоефективного обладнання для цілорічного кондиціонування повітря в режимі холод до -30оС (зовнішня темп.) В технічному приміщенні. Теплове навантаження 2,2 кВт.
Підбір енергоефективного обладнання для цілорічного кондиціонування повітря в режимі холод / тепло до -15оС (зовнішня темп.) В процедурній кімнаті. Теплове навантаження 3,5 кВт, холодильне навантаження 1,3 кВт. Часткове використання для пультової кімнати.
Проектування і монтаж вентиляційної системи.Проектування і монтаж станції холодопостачання для охолодження томографа на базі модульної системи CoolMedixx Qx = 62,0 кВт
Вихідні дані (МРТ Siemens):
– тепловиділення ………………… 45,0 кВт;
– резервування холодильна потужність ………………… 25% потрібно;
– резервування за часом ………………… 10хв. потрібно;
– резервування по електроживленню ………………… потрібно;
– температура в прямому трубопроводі ………………… 6-12оС;
– швидкість потоку холодоносителя ………………… 100 л / хв. +/- 10л / хв.
– температура навколишнього середовища ………………… від -30оС до + 45оС.
Наповнення системи етиленгліколь, концентрації 37%.
Пуско-налагоджувальні роботи.

Реалізація проекту:

Проектування комфортної системи повітрообміну і кондиціонування основного приміщення процедурної зони.
Монтаж спліт – систем додаткових приміщень.
Підключення існуючої приточно – витяжної системи, за допомогою антимагнітних матеріалів до вентиляційних точок підключення кабіни МРТ (клітки Фарадея).
Проектування і монтаж модульної 4-х контурної системи охолодження CoolMedixx Qx = 62,0 кВт

Обладнання, що використовується:

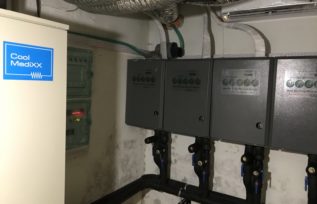

Комплект системи охолодження TM CoolMedixx Qx = 62,0 кВт – Італія, Чехія.

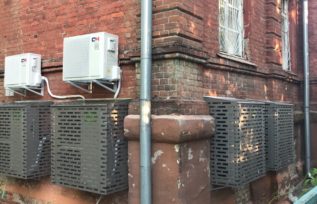

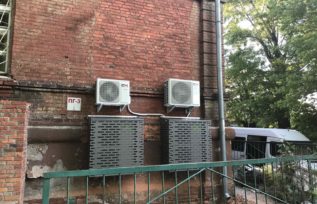

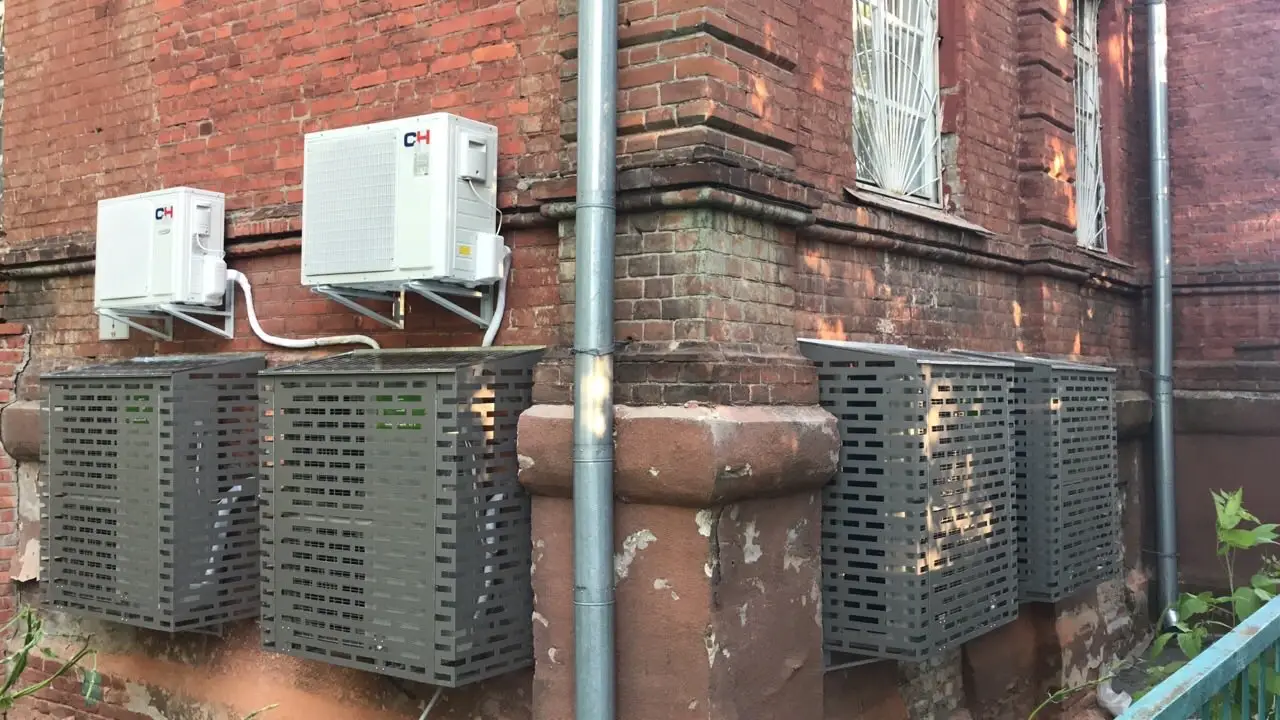

Кондиционер сплит – система настінного типу 12000BTU TM Cooper&Hunter – США.
Кондиционер сплит – система канального типу 18000BTU TM Cooper&Hunter – США.

МРТ - Центр
  • Тип об'кта:МРТ - кабінет м. Краматорск. Клініка.
  • Площа:80м2
  • Введення в експлуатацію:Вересень 2017г.
  • Особливості проекту:Облаштування нового МРТ - центру в лікарні міського призначення.
Технічне завдання:

Проектування і монтаж станції холодопостачання для охолодження томографа на базі модульної системи CoolMedixx Qx = 29,0 кВт
Вихідні дані (МРТ Siemens):
– тепловиділення ………………… 22,0 кВт;
– резервування за часом ………………… потрібно;
– резервування по електроживленню ………………… 15хв. потрібно;
– температура в прямому трубопроводі ………………… 6-12оС;
– швидкість потоку холодоносителя ………………… 30 л / хв. +/- 10л / хв.
– температура навколишнього середовища ………………… від -30оС до + 45оС.
Наповнення системи – дистильована вода.
Установка ємності 1000л. з резервуванням 15хв. до + 24оС
Пуско-налагоджувальні роботи.

Реалізація проекту:

Проектування і монтаж модульної 2-х контурної системи охолодження CoolMedixx Qx = 29,0 кВт
Монтаж спліт – систем технічних приміщень.

Обладнання, що використовується:

Комплект системи охолодження TM CoolMedixx Qx = 29,0 кВт – США, Чехія.
Кондиционер сплит – система настінного типу 12000BTU TM Mitsubishi Electric – Японія.
Кондиционер сплит – система настінного типу 24000BTU TM Mitsubishi Electric – Японія.

МРТ - Центр
  • Тип об'кта:МРТ - кабінет м. Одеса. Клініка.
  • Площа:70м2
  • Введення в експлуатацію:Февраль 2018г.
  • Особливості проекту:Облаштування нового МРТ - центру в лікарні міського призначення.
Технічне завдання:

Проектування і монтаж станції холодопостачання для охолодження томографа на базі модульної системи CoolMedixx Qx = 62,0 кВт
Вихідні дані (МРТ Siemens):
– тепловиділення ………………… 45,0 кВт;
– резервування холодильна потужність ………………… 25% потрібно;
– резервування за часом ………………… 10 хв. потрібно;
– резервування по електроживленню ………………… потрібно;
– температура в прямому трубопроводі ………………… 6-12оС;
– швидкість потоку холодоносителя ………………… 100 л / хв. +/- 10л / хв.
– температура навколишнього середовища ………………… від -30оС до + 45оС.
Наповнення системи етиленгліколь, концентрації 37%.
Наповнення системи, проміжний контур – дистильована вода.
Проектування і монтаж системи кондиціювання повітря та вентиляційної системи.
Пуско-налагоджувальні роботи.

Реалізація проекту:

Проектування і монтаж модульної 4-х контурної системи охолодження CoolMedixx Qx = 62,0 кВт
Проектування комфортної системи повітрообміну і кондиціонування основного приміщення процедурної зони.
Монтаж спліт – систем додаткових приміщень.
Підключення вентканалів, за допомогою антимагнітних матеріалів до вентиляційних точок підключення кабіни МРТ (клітки Фарадея).

Обладнання, що використовується:

Комплект системи охолодження TM CoolMedixx Qx = 62,0 кВт – США, Чехія.
Кондиционер сплит – система настінного типу 9000BTU TM GREE – Гон Конг.
Кондиционер сплит – система настінного типу 12000BTU TM GREE – Гон Конг.
Кондиционер сплит – система канального типу 18000BTU TM GREE – Гон Конг.

МРТ - Центр
  • Тип об'кта:МРТ - кабінет м. Київ. Клініка.
  • Площа:580м2
  • Введення в експлуатацію:Травень 2017г.
  • Особливості проекту:Облаштування нового МРТ - центру в приватній лікарні.
Технічне завдання:

Проектування і монтаж станції холодопостачання для охолодження томографа на базі модульної системи CoolMedixx Qx = 18,5 кВт
Вихідні дані (МРТ Siemens):
– тепловиділення ………………… 14,0 кВт;
– резервування за часом ………………… 10 хв. потрібно;
– температура в прямому трубопроводі ………………… 6-12оС;
– швидкість потоку холодоносителя ………………… 20 л/хв. +/- 2 л/хв.
– температура навколишнього середовища ………………… від -30оС до + 45оС.
Наповнення системи – дистильована вода.
Пуско-налагоджувальні роботи.

Реалізація проекту:

Проектування і монтаж модульної 1-но контурної системи охолодження CoolMedixx Qx = 18,5 кВт, тимчасового виконання.

Обладнання, що використовується:

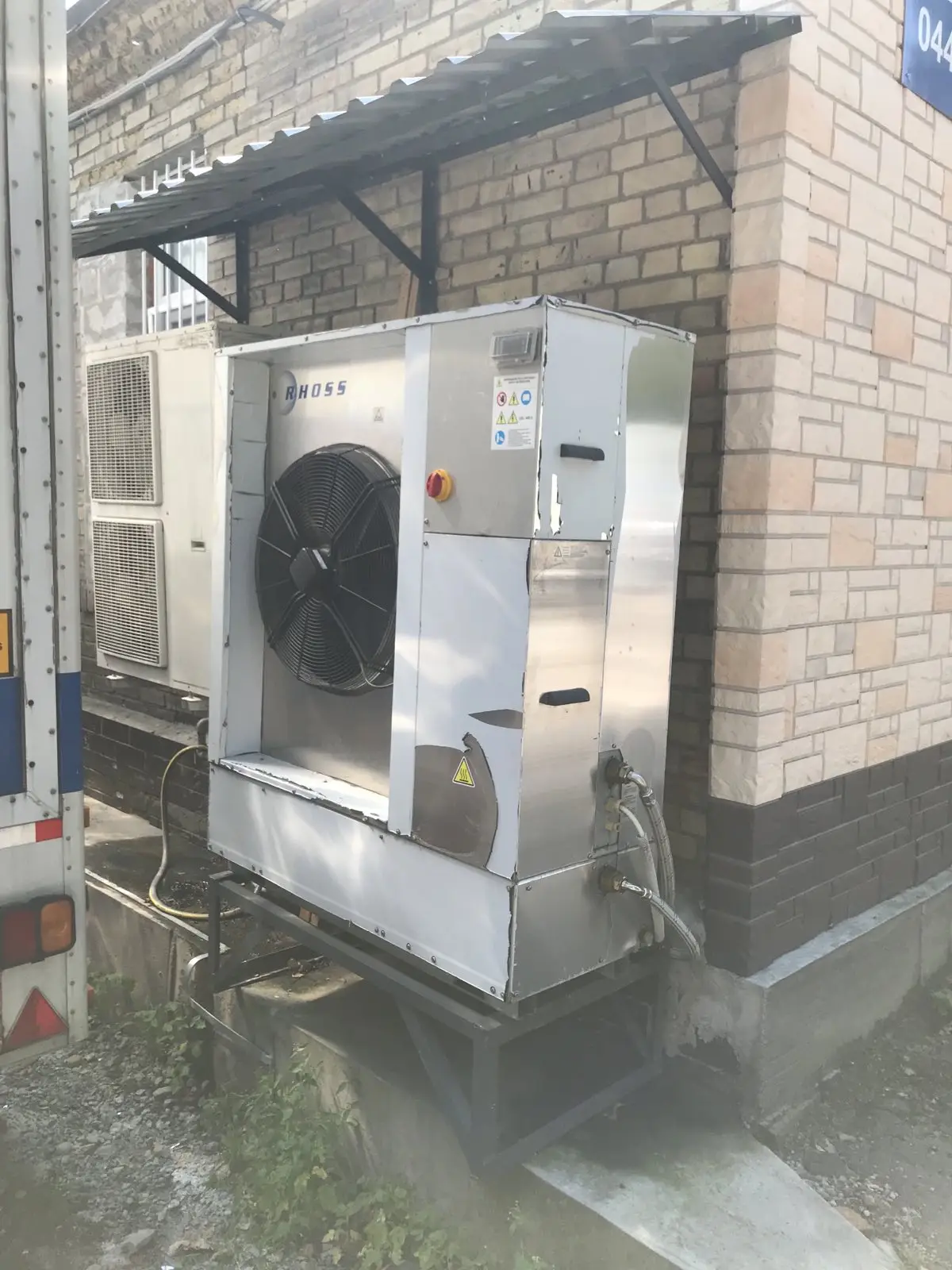

Чиллер зовнішньої установки TM RHOSS Qx = 18,5 кВт – Італія.

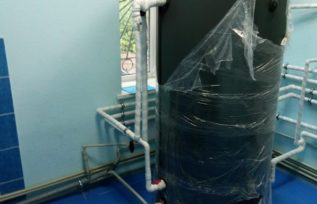

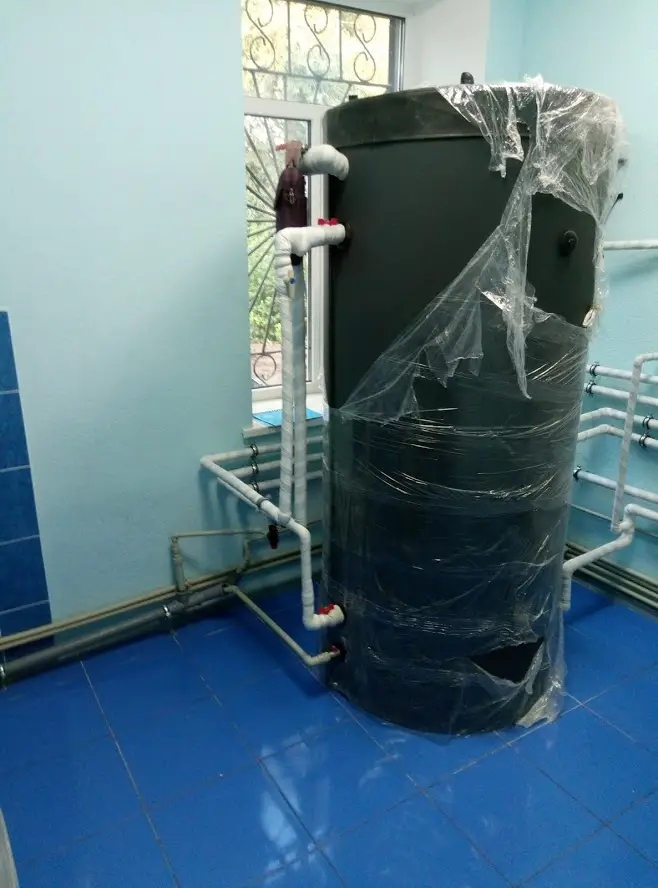

Бак акуммулатор – 300л.
Насосна група TM Wilo – Італія.

Iнші проекти
Котеджі та квартири
Детальніше
Ресторани
Детальніше
Кабінет МРТ Лікувально-діагностичні центри
Детальніше
Офісні приміщення Колл-центр
Детальніше
Агрокомплекс
Детальніше
Виробничі приміщення
Детальніше
Камера зберігання продукції Холодильні центри
Детальніше
Камера зберігання квітів. Квіткові магазини.
Детальніше
Готелі
Детальніше

Чіллер (Chiller) для МРТ

Наша компанія має багаторічний досвід  в проектуванні та монтажі кліматичних систем для відділень МРТ-діагностики.



Комплексний проект включає в себе припливно-витяжну вентиляцію, обладнанну інноваційними системами утилізації теплоти з опціями використання виділяємого тепла від МРТ апарату та дистанційним моніторингом; систему кондиціювання, спроектовану роздільно для кожного приміщення, враховуючи вимоги обладнання та норми для закладів охорони здоров’я; модульну систему охолодження CoolMedixx, яка забезпечує безперервне охолодження МРТ.



Кабінет МРТ включає в себе ряд приміщень з різними вимогами, до складу яких входять як і технічні приміщення з специфічним обладнанням, робота якого залежить від чітких  параметрів температури та вологості, так і приміщення з постійним перебуванням персоналу і пацієнтів, в яких потрібно забезпечити комфортні умови з дотриманням відповідних норм.



Модульна система охолодження і Комплексна система вентиляції та кондиціонування забезпечить безперебійну роботу Діагностичного центру в цілому та створить комфортний мікроклімат для пацієнтів і персоналу.



Для охолодження МРТ ми використовуємо власну розроблену систему CoolMedixx, яка має ряд переваг над класичною системою (зовнішній чіллер) та розрахована на безперервну роботу протягом усього періоду експлуатації, включаючи ТО та ремонтні роботи!
